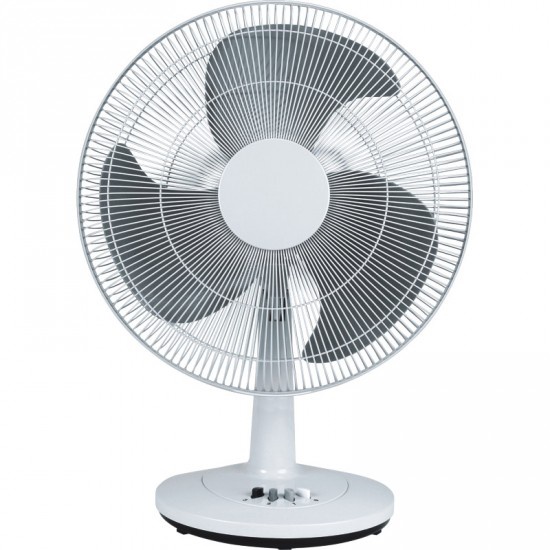

U ovom jednostavnom projektu pokazaćemo vam kako da napravite jednostavan uređaj za regulaciju brzine okretanja kućnog ventilatora. Ovaj uređaj može biti primenjen i na drugim mestima gde je potrebna regulacija brzine okretanja elektromotora koji se napajaju naizmeničnim monofaznim naponom. Uređaj čini nekoliko komponenata, od kojih je najznačajniji triak Z0607.
Na slici 1. prikazana je šema ovog regulatora. Kao što smo napomenuli, triak T1 predstavlja najvažniji deo uređaja i njegova uloga je da uključuje/isključuje napajanje elektromotoru ventilatora. Diak D1 ima ulogu u generisanju pobudnog impulsa za triak. Potenciometrom se podešava brzina okretanja tako što se njime podešava prag okidanja diaka.
Slika 1. Električna šema uređaja
Spisak potrebnih komponenata:
- T1 – triak Z0607
- D1 – diak DB3 C312
- R1 – potenciometar 500kΩ
- R2 – otpornik 37kΩ
- C1 – poliester film kondenzator 2A104J
- M1 – elektromotor, 230V/50Hz
