Bit naredbe su, kao što samo ime kaže naredbe čiji su operandi bitovi. Sa gledišta lokacije operanada, to znači da se oni najčešće nalaze u datoteci 3 (bit file), digitalnim ulaznim ili izlaznim datotekama (input image file 1 ili output image file 0) ili u korisničkim datotekama bit tipa. Pored toga, adresirani operand može da se nalazi i u bilo kojoj drugoj datoteci u okviru koje je moguće adresirati pojedini bit. Za vreme programskog skena u okviru bit naredbi ispituje se stanje pojedinog bita, ili se njegova vrednost postavlja na 1 (set) ili na 0 (reset).
Bit naredbe zadefinisanje uslova
Ove naredbe se postavljaju na levoj strani ranga i definišu uslov koji se odnosi na stanje bita čija je adresa definisana u naredbi. Kao rezultat izvođenja naredba dobija istinosnu vrednost true (istinit) ili false (neistinit).

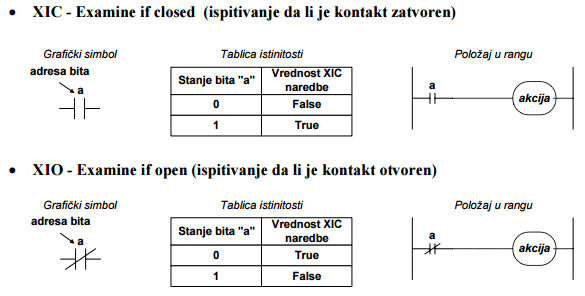

Nazivi ove dve naredbe potiču od ispitivanja binarnih signala koji dolaze sa prekidačkih kola. U tom smislu XIC naredba se odnosi na normalno otvoren prekidač, dok se XIO naredba odnosi na normalno zatvoren prekidač.
Bit naredbe za postavljanje vrednosti izlaza

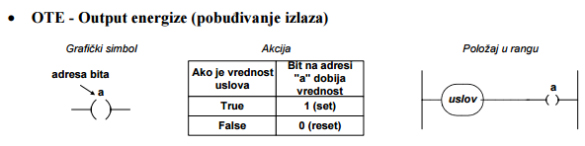

Ovim naredbama se bitu čija je adresa navedena u naredbi dodeljuje vrednost 1 ili 0. Podsetimo se da se ove nardbe nalaze na desnoj strani ranga, što znači da će se one izvršiti samo ako je iskaz (uslov) na levoj strani ranga istinit.
Potrebno je da se zapazi da se ovom naredbom vrednost bita čija je adresa “a” može promeniti samo jedanput za vreme sken ciklusa. Ova vrednost ostaće neizmenjena sve do sledećeg sken ciklusa, kada će se pri skeniranju odgovarajućeg ranga ponovo ispitati uslov i izvesti odgovarajuća akcija.

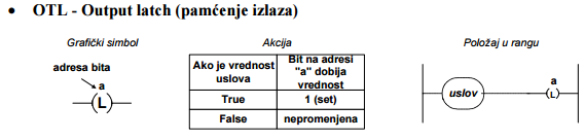

OTL naredbom se adresirani bit može isključivo postaviti na 1. Naime za razliku od OTE naredbe kojom se vrednost bita može postavljati na 0 ili 1 svaki put kad se rang skenira, kod OTL naredbe vrednost bita se postavlja (lečuje) na 1 u prvom skenu u kome je uslov istinit. Nakon toga ova naredba postaje neosetljiva na istinosnu vrednost uslova. To znači da će vrednost bita ostati neizmenjena bez obzira na to kako se menja vrednost uslova.

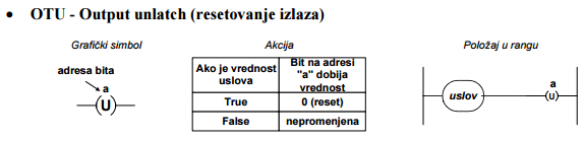

OTU naredbom se adresovani bit može isključivo postaviti na 0. Pri tome, vrednost bita se postavlja (lečuje) na 0 u prvom skenu u kome je uslov ispunjen. Nakon toga ova naredba postaje neosetljiva na vrednost uslova.
Potrebno je da se istakne da se OTL i OUT naredba koriste uvek u paru, pri čemu se u obe naredbe adresira isti bit.
Bit triger naredba

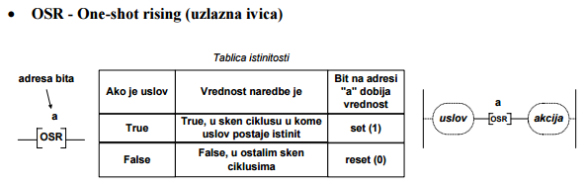

OSR naredba omogućava da se obezbedi izvodjenje neke akcije samo jedanput. Potrebno je da se istakne da je ovo specifična naredba koja istovremeno pripada i kategoriji uslova i kategoriji akcije. Naime ova naredba se postavlja u rangu između dela koji predstavlja uslov i dela koji predstavlja akciju. Kada se u toku sken ciklusa detektuje da je uslov promenio svoju vrednost sa neistinit na istinit (uzlazna ivica) onda OSR naredba takođe dobija vrednost istinit (što ovu naredbu svrstava u kategoriju naredbi uslova). Istovremeno se i bitu čija je adresa pridružena toj naredbi dodeljuje vrednost 1 (po čemu se ova naredba svrstava i u kategoriju akcija). Obe ove vrednosti ostaju nepromenjene do sledećeg sken ciklusa, kada naredba dobija vrednost neistinit, dok se adresirani bit postavlja na vrednost 0 ili 1 u zavisnosti od vrednosti uslova. U narednim sken ciklusima vrednost naredbe ostaje nepromenjena sve dok se u uslovu (koji predstavlja ulaz u OSR) ponovo ne detektuje prelaz “neistinit/istinit”.
Potrebno je istaći da bit čija je adresa pridružena ovoj naredbi ne predstavlja vrednost naredbe. Naime, ovaj bit se koristi kao interna promenljiva i služi za pamćenje vrednosti uslova koji prethodi OSR naredbi. Vrednost ovog bita je 1 ako je uslov istinit, odnosno 0 ako je uslov neistinit. U tom smislu, sa aspekta dodeljivanja vrednosti bitu čija se adresa navodi u OSR naredbi, ova naredba je identična sa OTE naredbom. Navedeni bit se može nalaziti u bilo kojoj bit-adresibilnoj datoteci izuzev datoteke ulaza i izlaza.
Vrednost koju dobija OSR naredba koristi se kao uslov za izvođenje naredbe akcije koja se nalazi na desnoj strani ranga (neposredno iza OSR naredbe). Shodno tome, naredba akcije biće izvršavana po jedanput pri svakom prelazu uslova “neistinit/istinit”.
Napomena: Iza OSR naredbe se može nalaziti samo jedna naredba akcije.
Uvod u Leder programiranje možete pronaći OVDE.
Napomena: Tekst je preuzet iz materijala za predmet PROCESNI RAČUNARI, na ETF, Univerziteta u Beogradu. Iz originalnog teksta su izostavljene pojedine slike, a dalja objašnjenja pojmova korišćenih u ovom uvodnom tekstu možete naći u pomenutim materijalima.
