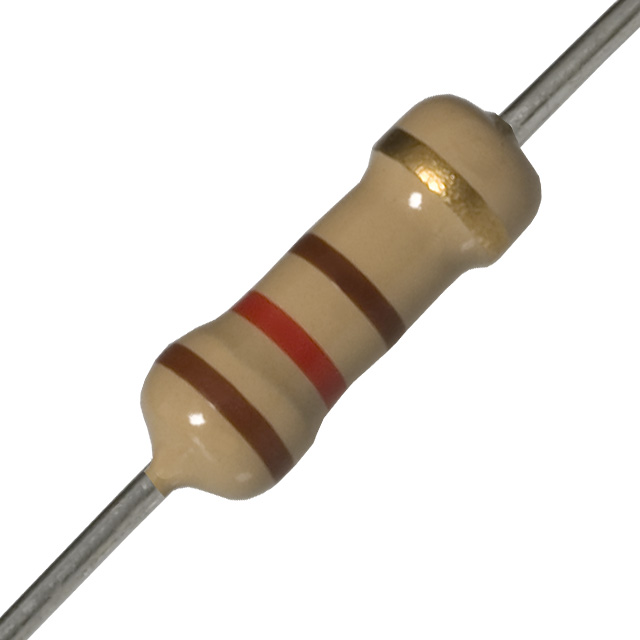

Otpornici su elementi koji ukoliko na sebi ne nose brojnu oznaku imaju četiri ili pet prstenova različitih boja. Svaka boja ima svoje značenje tako da se može odrediti vrednost otpornika u obliku: VREDNOST ± TOLERANCIJA. Npr ako je pročitana vrednost 1kΩ a tolerancija 10% to znači da proizvođač garantuje da će otpornik imati vrednost u opsegu od 900Ω do 1100Ω.

U tabeli su data značenja boja kod otpornika sa četiri prstena:

PRVA CIFRA
Boja prvog prstena		 DRUGA CIFRA
Boja drugog prstena		 MNOŽILAC
Boja trećeg prstena
CRNA
 		0 0 x 1
BRAON 1 1 x 10
CRVENA 2 2 x 100
NARANDŽASTA 3 3 x 1,000
ŽUTA 4 4 x 10,000
ZELENA 5 5 x 100,000
PLAVA
 6 6 x 1,000,000
LJUBIČASTA
 7 7 x 10,000,000
SIVA 8 8 x 100,000,000
BELA 9 9 x 1,000,000,000
Tolerancija
Boja četvrtog prstena:

BRAON
1%
 CRVENA
2%   		ZLATNA
5%		 SREBRNA
10%		 BLEDO CRVENA
20%

Kod klasičnih otpornika postoje četiri prstena. Prva dva označavaju prve dve cifre vrednosti, drugi označava množilac sa kojim množimo iznos dok četvrta predstavlja toleranciju. Četvrti prsten (tolerancija) je nekada malo više odvojen od prethodnih kako bi bili sigurni sa koje strane se čita otpornik.

PRIMERI:

BRAON CRNA BRAON SREBRNA = 1 0 X10 = 100Ω Tolerancija 10%

ŽUTA LJUBIČASTA CRVENA ZLATNA = 4 7 X100 = 4.7 kΩ Tolerancija 5%

NARANDŽASTA NARANDŽASTA ŽUTA SREBRNA = 3 3 X10000 = 330 kΩ Tolerancija 10%

Otpornici sa pet prstenova:
PRVA CIFRA
Boja prvog prstena		 DRUGA CIFRA
Boja drugog prstena		 TREĆA CIFRA
Boja trećeg prstena		 MNOŽILAC
Boja četvrtog prstena
CRNA
 0 0 0 x 1
BRAON
 1 1 1 x 10
CRVENA 2 2 2 x 100
NARANDŽASTA 3 3 3 x 1,000
ŽUTA 4 4 4 x 10,000
ZELENA 5 5 5 x 100,000
PLAVA
 6 6 6 x 1,000,000
LJUBIČASTA 7 7 7
SIVA 8 8 8 GOLD x 0.1
BELA 9 9 9 SILVER x 0.01
Tolerancija
Boja petog prstena:
BRAON 1%


Postoje i otpornici koji na sebi imaju pet prstenova. Čitanje njihovih vrednosti je slično čitanju običnih. Prva tri prstena označavaju prve tri cifre, četvrta označava množilac (koliko nula dodajemo na iznos) dok peti predstavlja toleranciju.

PRIMER:

BRAON CRNA CRNA CRNA BRAON = 1 0 0  X1 = 100 Ω Tolerancija 1%

Kod otpornika sa pet prstenova tolerancija je uvek 1% što znači da im je uvek poslednja boja braon.
